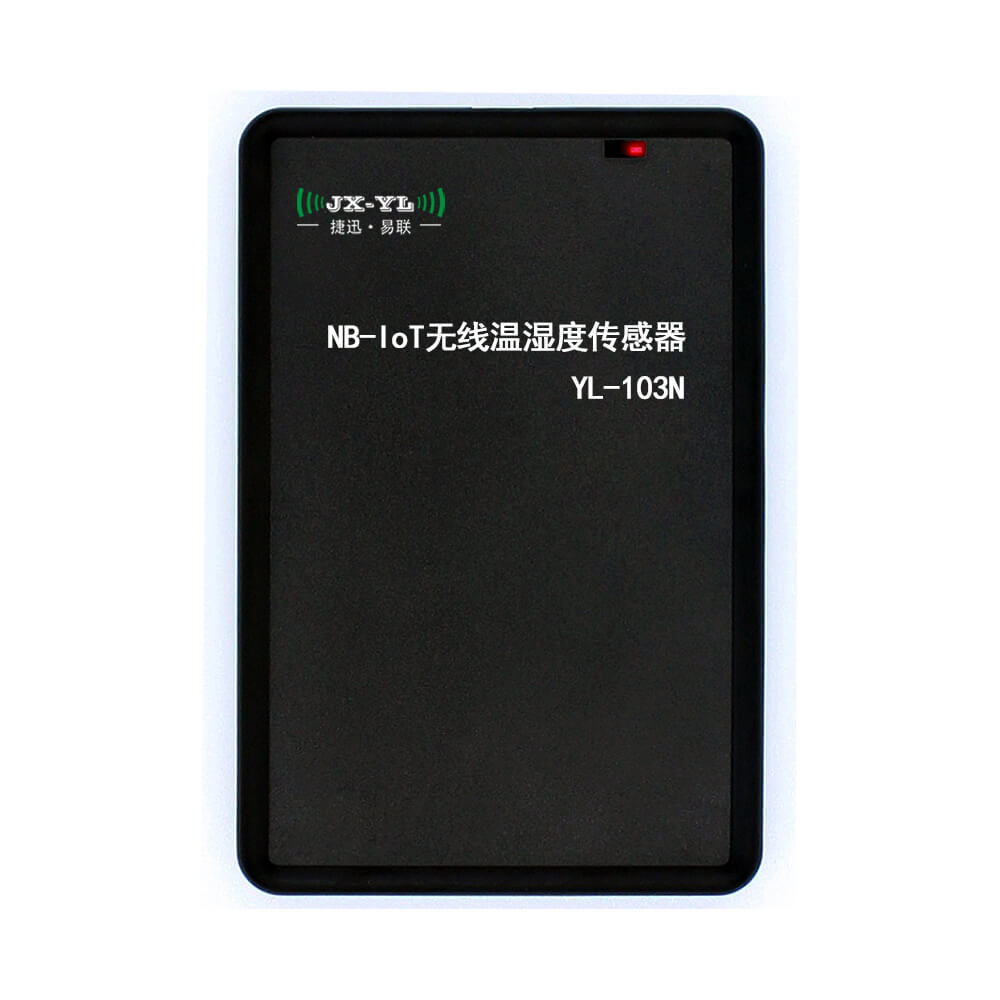

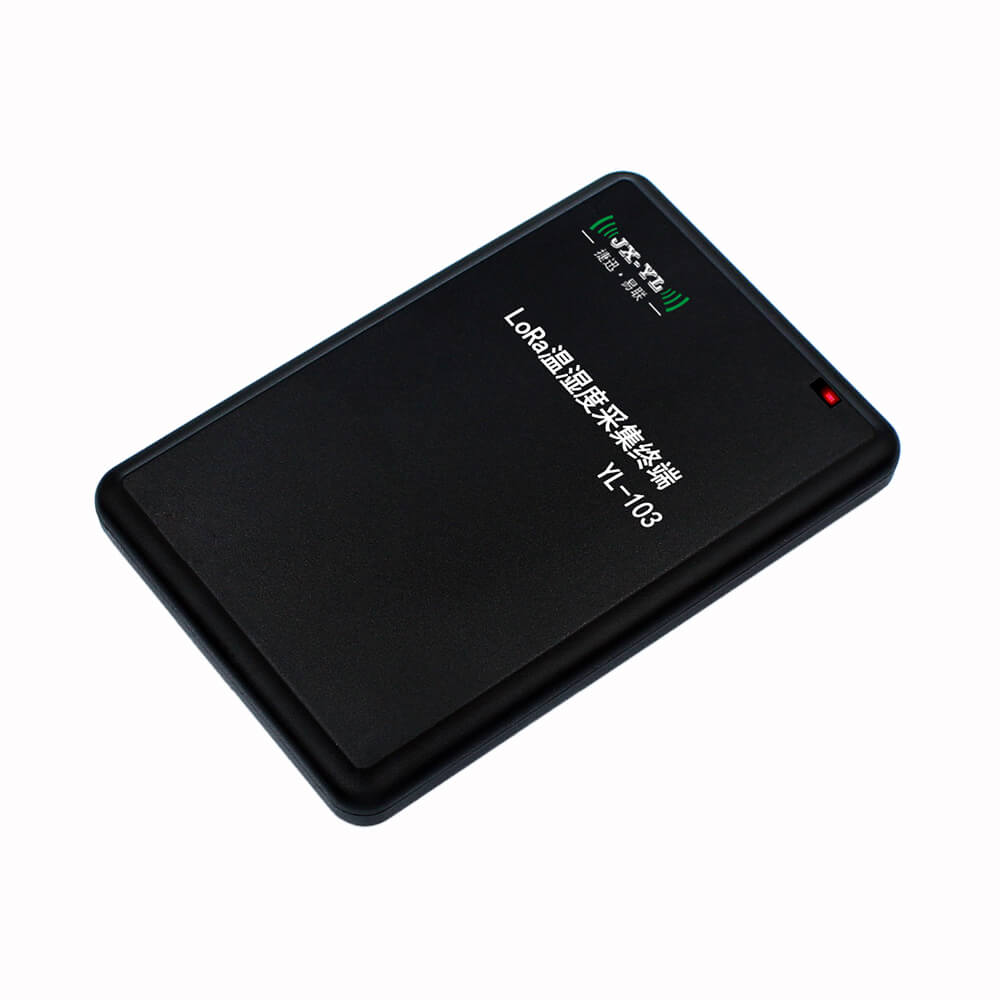

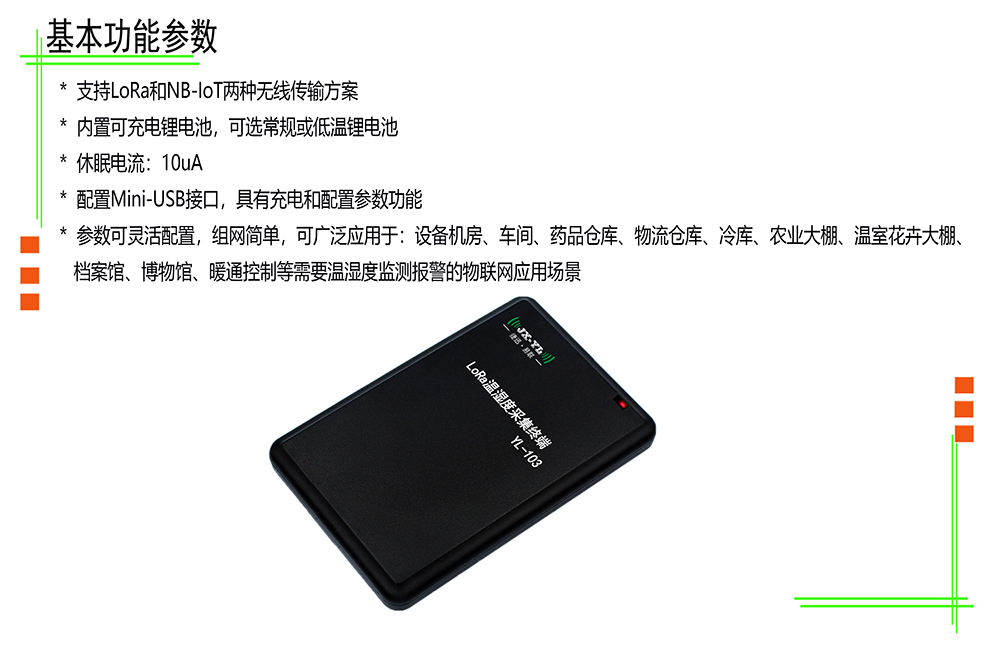

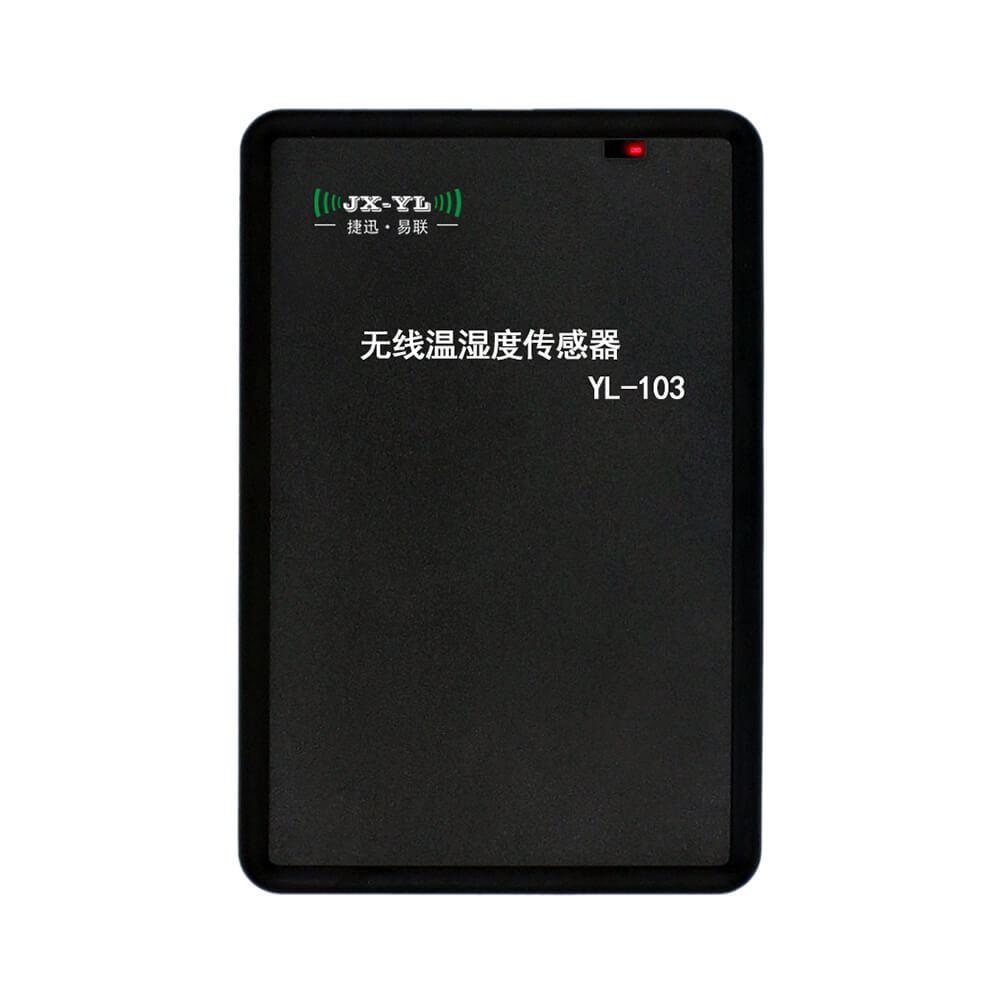

無線溫濕度采集 YL-103
芯片方案：LoRa/NB-IoT
載波頻率：433MHz、490MHz
發射功率：LoRa20dBm/NB-IoT23dBm
通訊距離：可達1km/有NB-IoT信號無限制
產品尺寸：104.5*69.5*11.3mm
通訊接口：TTL/USB

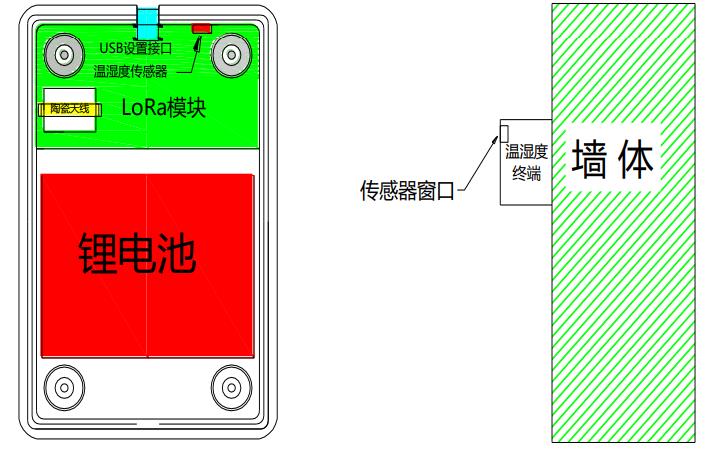

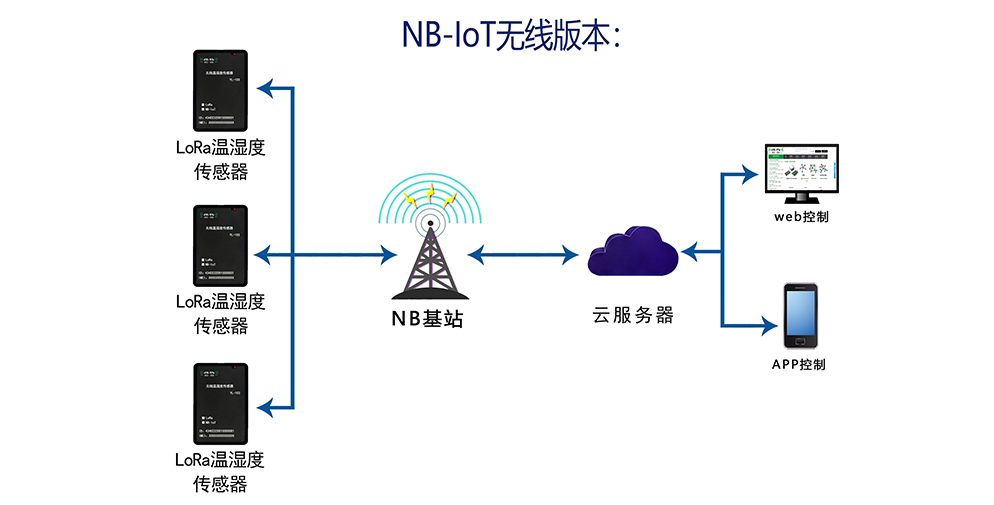

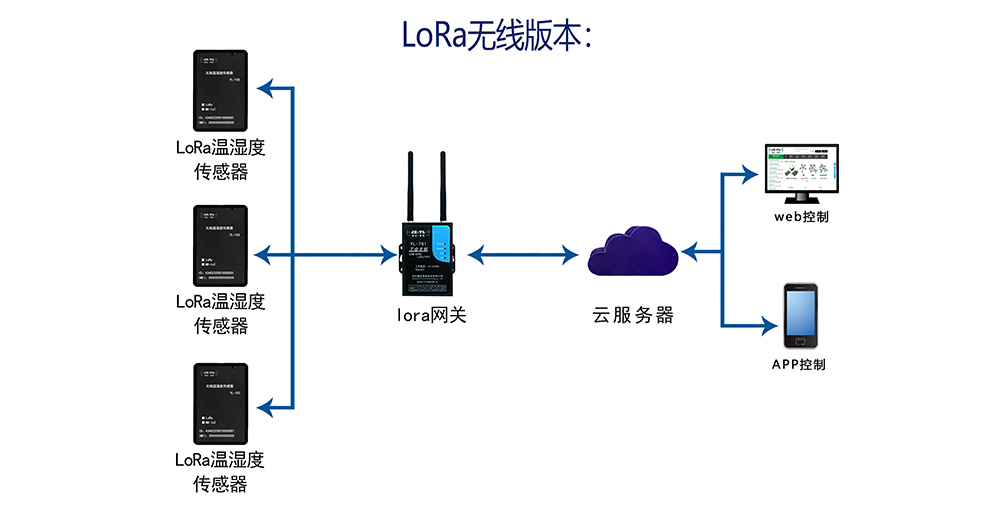

產品簡介：這是一套基于LoRa通訊的低功耗數字式溫濕度無線采集監測報警系統。終端設備是一款卡片式低功耗數字式溫濕度無線傳感器。采用高性能低功耗單片機STM8L，兼顧傳感數據采集和無線數據傳輸。內置Silicon Labs的低功耗高精度數字溫濕度傳感芯片Si7006。無線數據傳輸基于Semtech的低功耗遠距離LoRa 擴頻無線數傳方案Sx1278，具備休眠無線喚醒功能，信號覆蓋1km。內置2300mAh可充電鋰電池，超長續航時間，可重復利用。卡片式超薄設計，體積小，安裝方便。配套本公司串口LoRa模塊，可實現掌機移動采集、PC機固定采集、網關云端采集等數據收集方式。
| 性能參數 | 參數值 | |
|---|---|---|
| 規格參數 | LoRa方案 | NB-IoT方案 |
| 通訊頻率 | 433MHz、490MHz | 全網通網絡制式 |
| 通訊距離 | 開闊地視距 1km | 有NB-IoT信號覆蓋，無限制 |
| 供電方式 | 內置 2300mAh可充電鋰電池（高低溫電池為選配） | |
| 充電接口 | Mini-USB，充電時紅藍指示燈常亮，充滿電，藍燈熄滅 | |
| 溫度檢測 | -20~60℃(常規鋰電池)，-40~60℃(低溫鋰電池), -40~85 度(鋰亞電池), ±1℃； | |
| 濕度檢測 | 0–99%RH，± 5% RH | |
| 休眠電流 | 10uA | |
| 參數設置 | UART-TTL（Mini-USB接頭形式）或無線連接配置 | |
| 采集方式 | 定時上報，最短可設置 1 分鐘，最長 65536 分鐘，不設置則不上報 | |
| 檢測周期 | 10 秒，紅色指示燈閃爍一下 | |
| 報警閾值 | 溫濕度報警值均可設置，出現報警時，1 分鐘內上報三次；不設置則不上報 | |

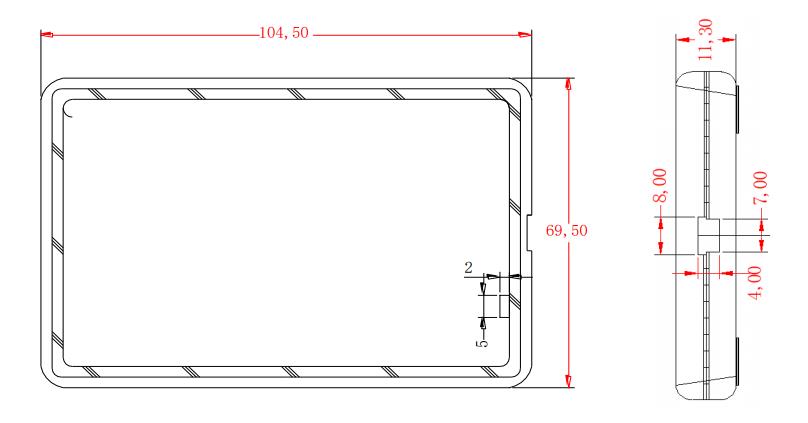

| 尺寸重量 | 104.5*69.5*11.3mm，85g（含鋰電池） | |
管腳定義及說明：
| 序號 | 名稱 | 說明功能 | |
|---|---|---|---|
| 1 | VCC | DC5-24V 電源正極輸入 | |
| 2 | GND | 電源負極接地 | |
| 3 | RX | 數據通信TTL接收，接用戶TTL發射 | |
| 4 | TX | 數據通信TTL發射，接用戶TTL接收 | |
| 5、6、7、8 | P0、P1、P2、23 | 通用IO口 | |
| 9 | RX1 | 參數設置TTL接收，接用戶TTL發射 | |
| 10 | TX1 | 參數設置TTL發射，接用戶TTL接收 | |
| 11-12 | P4、P5 | 通用IO口 | |
| 產品應用 |
|---|
| 廣泛用于通信機房、車間生產線、藥品倉庫、大型物流倉庫、農業大棚、溫室花卉大棚、檔案館、博物館、暖通控制等需要溫濕度監測報警的物聯網應用場景 |
