AT-WiFi YL-8266A
芯片方案：詳見規格書
載波頻率：2.4GHz
發射功率：802.11 b:20dBm
通訊距離：詳見規格書

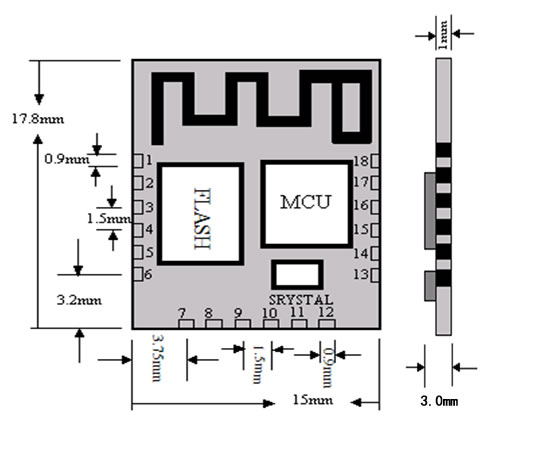

產品尺寸：12mm*17.8mm*3mm
通訊接口：TTL/WIFI協議傳輸

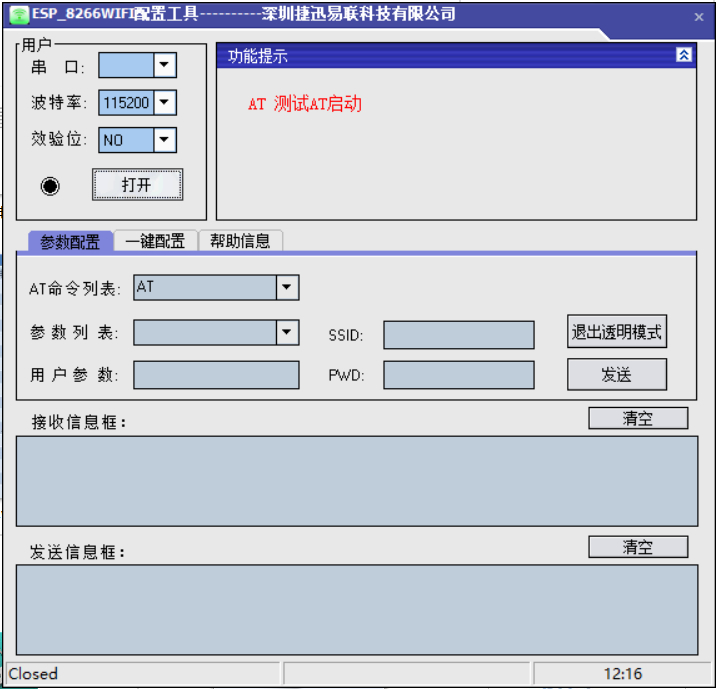

產品簡介：YL-8266A是一款高性能、低功耗、低成本的WIFI標準模塊，它完全內置TCP/IP協議棧，和802.11 b/g/n無線協議。客戶無需了解復雜的底層的協議，只需要了解簡單的AT指令，就可以讓自己的設備輕松的連接到互聯網上。實現遠程操作和監控。YL-8266A是串口信號轉換WIFI信號的模塊，它可以實現串口透傳功能，也可以實現串口和應用層軟件透傳功能，串口和手機APP軟件透明傳輸功能。
| 產品概述 |
|---|
| YL-8266A是一款高性能、低功耗、低成本的WIFI標準模塊，它完全內置TCP/IP協議棧，和802.11 b/g/n無線協議。客戶無需了解復雜的底層的協議，只需要了解簡單的AT指令，就可以讓自己的設備輕松的連接到互聯網上。實現遠程操作和監控。YL-8266A是串口信號轉換WIFI信號的模塊，它可以實現串口透傳功能，也可以實現串口和應用層軟件透傳功能，串口和手機APP軟件透明傳輸功能。 |
| 技術參數 | 參數值 |
|---|---|
| 無線方式 | WIFI協議傳輸 |
| 工作頻率 | 2.4GHz |
| 發射功率 | 802.11 b:20dBm 802.11 g:17dBm 802.11 n:14dBm |
| 接收靈敏度 |
802.11 b:(11Mdps) -91db； 802.11 g:(54Mdps) -75db； 802.11 n:(MCS7) -72db |
| 串口速率 | 9600bps～921600bps（默認115200bps） |
| 接口校驗 | 8 N 1 |
| 工作電壓 | 3.0～3.3V |
| 發射電流 | ≤170mA (傳送 802.11b,CCK 11Mbos,Pout=+17dBm) |
| 接收電流 | ≤50mA (接收 802.11b,包長 1024 字節,-80dBm) |
| 關機模式 | ≤5uA |
| 工作溫度 | -40～+80℃ （工業級別） |
| 工作濕度 | 10%～90%相對濕度，無冷凝 |

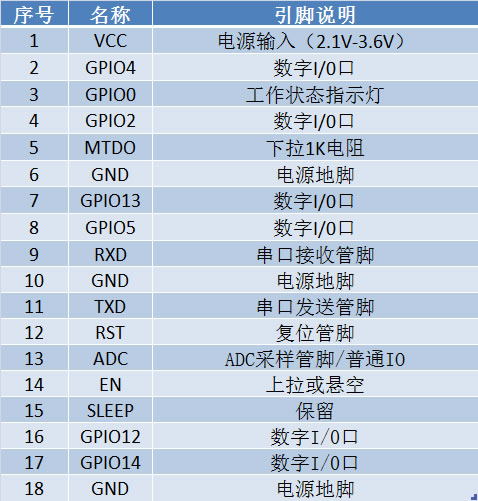

管腳定義及說明：
| 序號 | 名稱 | 管腳定義 |
|---|---|---|
| 1 | VCC | 電源輸入 2.1-3.6V |
| 2 | GPIO4 | 數字 I/0 口 |
| 3 | GPIO0 | 數字 I/0 口 |
| 4 | GPIO2 | 數字 I/0 口 |
| 5 | MTDO | 模式切換管腳 (3) |
| 6 | GND | 電源地腳 |
| 7 | GPIO13 | 數字 I/0 口 |
| 8 | GPIO5 | 數字 I/0 口 |
| 9 | RXD | 串口接收管腳 |
| 10 | GND | 電源地腳 |
| 11 | TXD | 串口發送管腳 |
| 12 | RST | 復位管腳 |
| 13 | ADC | ADC 采樣管腳，只是輸入 |
| 14 | EN | 芯片使能管腳 |
| 15 | SLEEP | 睡眠管腳，1：工作，0：睡眠 |
| 16 | GPIO12 | 數字 I/0 口 |
| 17 | GPIO14 | 數字 I/0 口 |
| 18 | GND | 電源地腳 |
| 注：MTDO 管腳是用模式來切換，主要是燒錄模式和正常模式。但是在燒錄模式 MTDO:0 GPIO0：0 GPIO2：1 這樣才可以進入燒錄模式。 | ||
| 應用領域 | 產品 |
|---|---|
| 智能家居 | 無線開關、智能燈泡、家電控制、智能鎖 |
| 手持設備 | 點菜機、手抄機、掃描槍、對講機 |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽 |
| 數據采集 | 電子衡器、糧情測控、水文水利監測 |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制 |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理 |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測 |
| 會議設備 | 投票表決器、評分評價器、搶答器、無線音箱 |
| 無線傳感 | 溫度、濕度、壓力、液位、震動等無線傳感 |
| 穿戴設備 | 手表、狗環、耳標、胸牌、掛件 |
