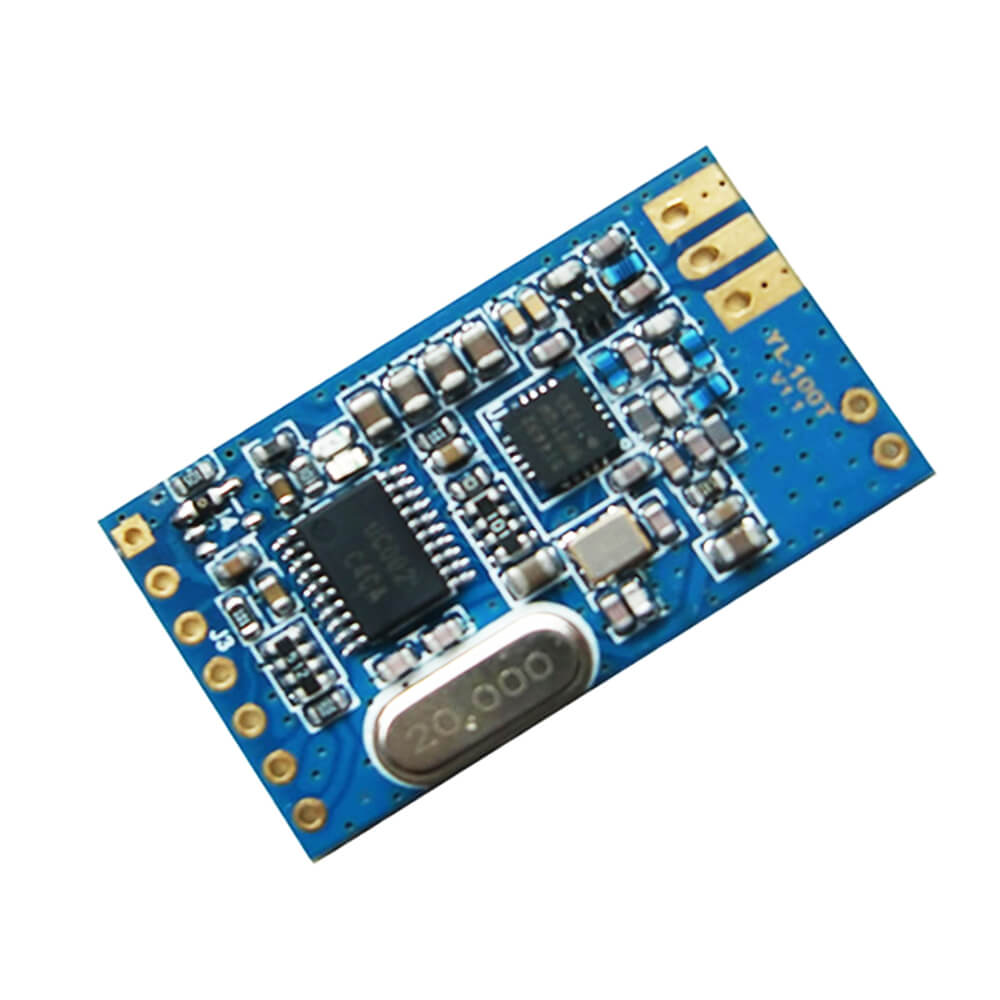

無線收發模塊 YL-100T
芯片方案：Silicon Labs Si4432
載波頻率：433/915MHz
發射功率：≤20dBm
通訊距離：開闊地視距 1-2km
產品尺寸：33.6mm*19mm
通訊接口：UART - TTL
產品簡介：基于Silicon Labs的Si4432射頻無線方案，采用GFSK調制技術，自帶ST單片機，UART半雙工的無線數傳模塊。內含無線收發通訊程序，不改變用戶數據和協議，用戶無需自己編程控制數據收發過程，即可實現數據透傳（所發即所收），空曠環境下，可實現1KM的數據傳輸。
| 產品概述 |
|---|
| 基于Silicon Labs的Si4432射頻無線方案，采用GFSK調制技術，自帶ST單片機，UART半雙工的無線數傳模塊。內含無線收發通訊程序，不改變用戶數據和協議，用戶無需自己編程控制數據收發過程，即可實現數據透傳（所發即所收），空曠環境下，可實現1KM的數據傳輸。 |
| 性能參數 | 參數值 |
|---|---|
| 通訊距離 | 開闊地視距 1-2km |
| 無線方案 | Silicon Labs Si4432 |
| 調制技術 | GFSK（高斯頻移鍵控），抗干擾能力強 |
| 工作頻率 | 可選 433/915MHz 等開放頻段，購買時指定 |
| 通訊信道 | 8 個信道可用 |
| 通訊模式 | 半雙工透明傳輸，發射接收自動切換，所收即所發 |
| 工作電壓 | 可選 3.3 或 5V，購買時指定，5V 比 3.3V 多一個 LDO |
| 發射功率 | ≤20dBm（默認最大），7 級可調 |
| 接收靈敏度 | -121dBm@1.2kbps |
| 通訊接口 | UART - TTL 3.3V 電平 |
| 空中速率 | 可設 1200/2400/4800/9600（默認）/19200bps |
| 串口速率 | 可設 1200/2400/4800/9600 默認/19200/38400/57600bps |
| 數據格式 | 一個起始位、8 個數據位、一個停止位 |
| 校驗方式 | NO 無校驗（默認）/ODD 奇校驗/EVEN 偶校驗 |
| 發射電流 | ≤100mA（20dBm），發射功率越小發射電流越小 |
| 接收電流 | ≤30mA |
| 工作環境： | -40~+80 攝氏度，無冷凝； |

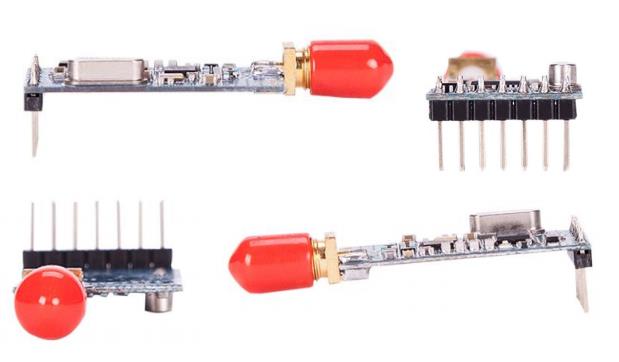

| 天線接頭： | 默認 SMA 外螺內孔母頭，阻抗 50Ω ，可不焊接； |

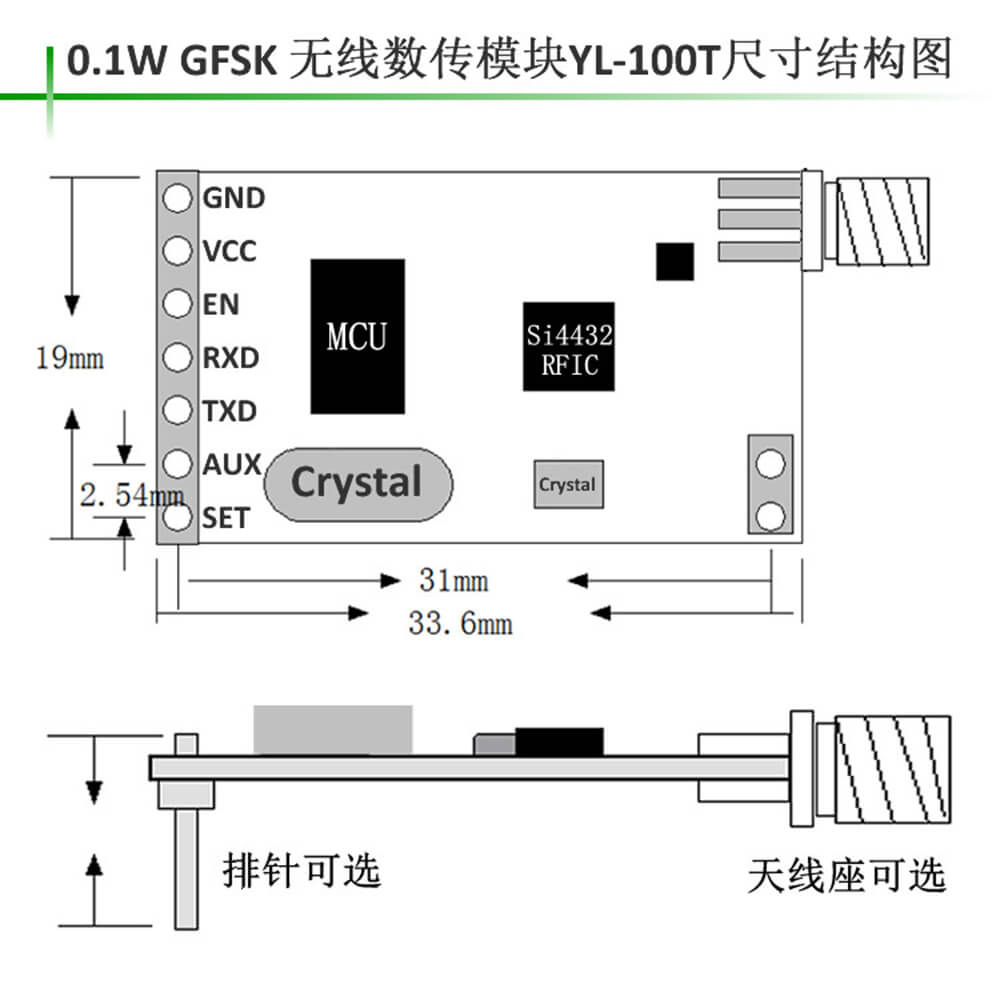

| 尺寸大小： | 裸板 35.8mm*19.6mm（不算天線座和插針）； |

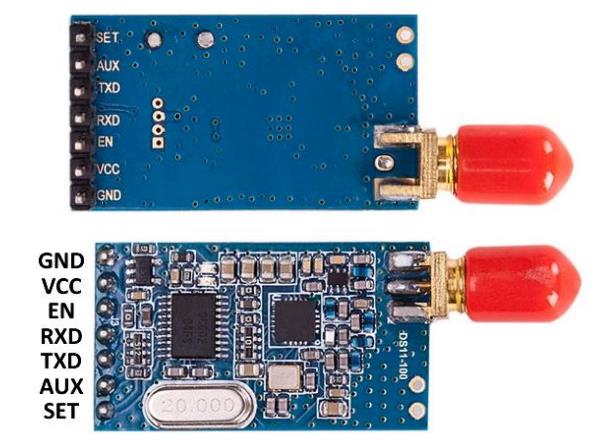

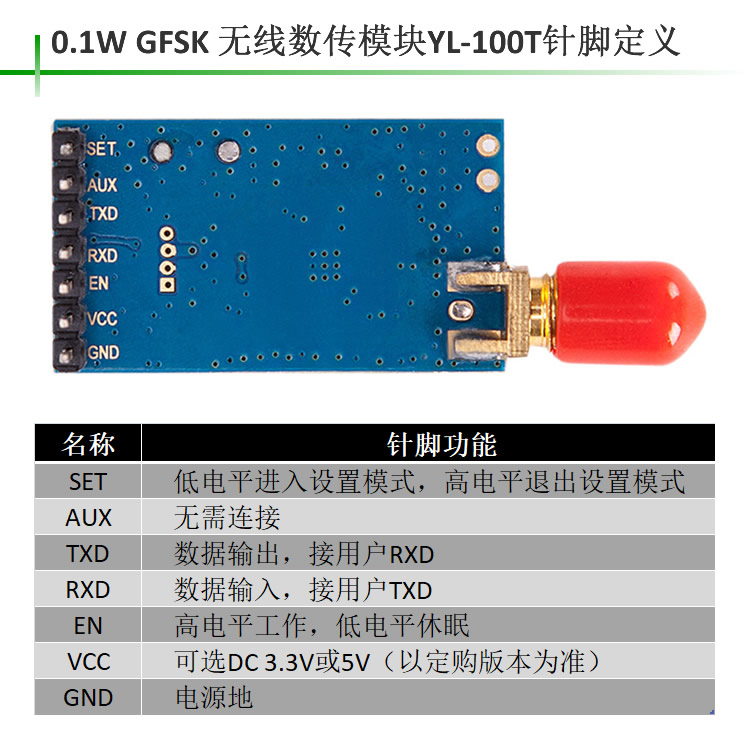

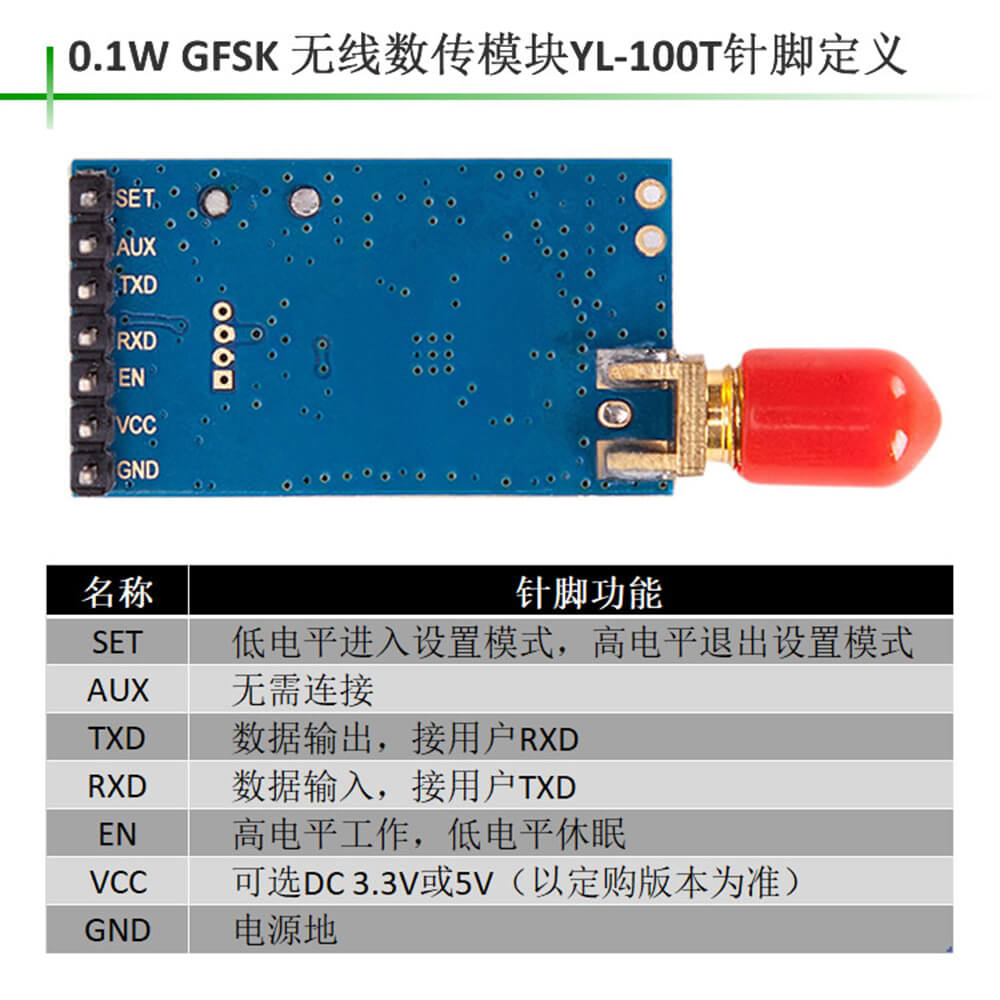

引腳定義及說明：
| 序號 | 符號 | 引腳功能 | |
|---|---|---|---|
| 1 | GND | 接電源負極或接地。 | |
| 2 | VCC | 接電源正極，可選 DC 3.3V 或 5V 可選，購買時指定。 | |
| 3 | EN | 休眠使能，高電平（懸空）工作，低電平（接地）休眠。 | |
| 4 | RXD | 數據輸入，接用戶的 TXD。 | |
| 5 | TXD | 數據輸出，接用戶的 RXD。 | |
| 6 | AUX | 無需連接。 | |
| 7 | SET | 低電平（接地）進入設置模式；高電平（懸空）退出設置模式。 | |
| 注意： EN、TXD、RXD、AUX、SET 都是 3.3V 電平，如果用戶是 5V 的 MCU，為 了穩定，建議做電平轉換，否則容易丟包或者誤碼率高。 | |||
