射頻無線模塊 YL-1278RF
芯片方案：Sx1278/Sx1276
載波頻率：YL-1278RF：433M/490M；YL-1276RF：868M/915M
發射功率：≤100mW(20dBm)
通訊距離：視距3-5km
產品尺寸：20mm*29mm*3mm
通訊接口：SPI
產品簡介：YL-1278RF是一款高性能、低功耗、遠距離的微功率無線擴頻編碼模塊，內部自動擴頻計算和硬件校驗處理，用戶不需要了解太復雜的射頻知識，和硬件調，只是需要調試底層SPI通信，和理解好函數的意義。就可以輕松的應用YL_1278RF擴頻模塊。YL_1278RF模塊非常適合遠距離，低數據量和低功耗等應用場合。
射頻模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK射頻模塊。
| 產品概述 |
|---|
|
YL-1278RF是一款高性能、低功耗、遠距離的微功率無線擴頻編碼模塊，內部自動擴頻計算和硬件校驗處理，用戶不需要了解太復雜的射頻知識，和硬件調，只是需要調試底層SPI通信，和理解好函數的意義。就可以輕松的應用YL_1278RF擴頻模塊。YL_1278RF模塊非常適合遠距離，低數據量和低功耗等應用場合。
射頻模塊的射頻芯片基于擴頻跳頻技術，在穩定性、抗干擾能力以及接收靈敏度上都超越現有的GFSK射頻模塊。
|
| 性能參數 | 參數值 |
|---|---|
| 傳輸距離 | 視距 3-5km |
| 無線方案 | Sx1278 / Sx1276 |
| 調制方式 | FSK、GFSK、MSK、GMSK、OOK、LoRa |
| 載波頻率 | YL-1278RF：433M/490M； YL-1276RF：868M/915M |
| 頻道數量 | 頻段范圍內任意設置頻率值 |
| 數據接頭 | 1.27mm 間距插針或郵票孔 |
| 通訊協議 | 用戶自定義 |
| 通訊接口 | SPI |
| 編程速率 | ≤300kbps |
| 數據流向 | 半雙工（可發可收，但收發不同時） |
| 天線接頭 | 焊盤，阻抗 50Ω |
| 供電電壓 | DC 1.8-3.6V |
| 發射功率 | ≤100mW(20dBm) |
| 接收電流 | ≤30mA； |
| 接收靈敏 | -148dBm |
| 功耗大小 | 發射≤100mA，接收≤10mA，休眠≤1uA |
| 工作環境 | -40℃~+85℃，10~90%相對濕度無冷凝 |

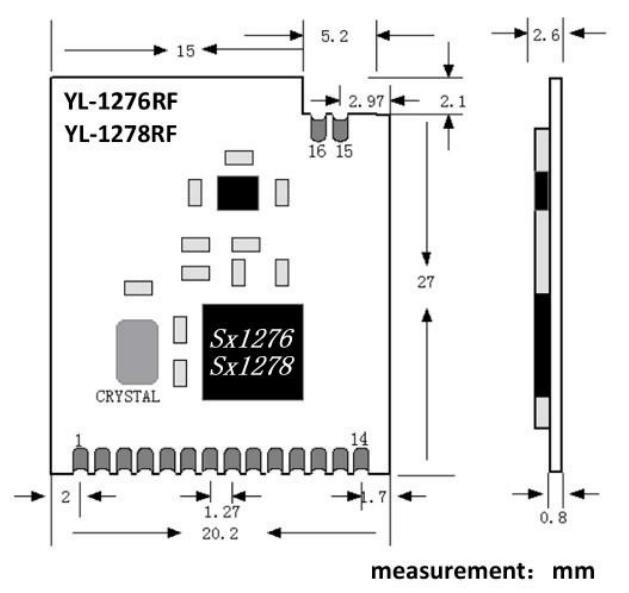

| 體積尺寸 | 帶屏蔽罩 20mm*29mm*3mm |
| 其他功能 | 參考 Sx1276 / Sx1278 芯片官方文檔 |

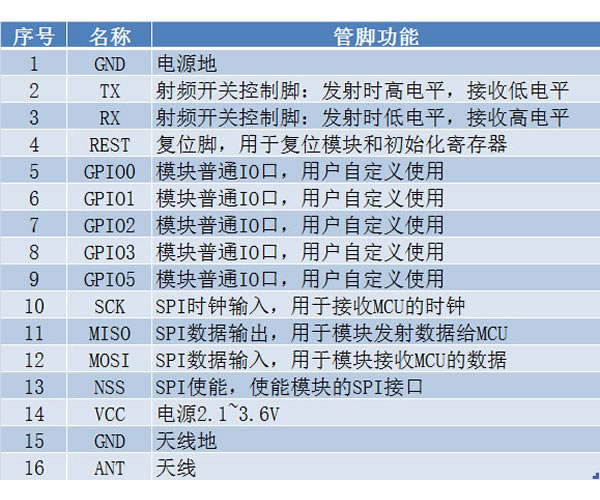

引腳定義及說明：
| 序號 | 符號 | 引腳功能 | |
|---|---|---|---|
| 1 | GND | 電源地 | |
| 2 | TX | 射頻開關控制腳：發射高電平，接收低電平 | |
| 3 | RX | 射頻開關控制腳：發射低電平，接收高電平 | |
| 4 | REST | 復位腳，用于復位模塊和初始化寄存器 | |
| 5/6/7/8/9 | GPIO 0/1/2/3/5 | 模塊普通 IO 口，用戶自定義使用 | |
| 10 | SCK | SPI 時鐘輸入，用于接收 MCU 的時鐘 | |
| 11 | MISO | SPI 數據輸出，用于模塊發射數據給 MCU | |
| 12 | MOSI | SPI 數據輸入，用于模塊接收 MCU 的數據 | |
| 13 | NSS | SPI 使能，使能模塊的 SPI 接口 | |
| 14 | VCC | 電源 1.8~3.6V | |
| 15 | GND | 天線地 | |
| 16 | ANT | 天線 | |
| 應用領域 | 產品 |
|---|---|
| 四表集抄 | 水表、電表、氣表、熱表等無線抄表 |
| 智慧農業 | 灌溉控制、農田數據采集、溫室大棚監測 |
| 智能家居 | 無線開關、智能燈泡、家電控制、電子門禁、智能鎖 |
| 手持設備 | 點菜機、手抄機、掃描槍、對講機 |
| 智能交通 | 交通信號燈無線遙控、路燈集中控制系統 |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽 |
| 數據采集 | 電子衡器、糧情測控、水文水利監測 |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制 |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理 |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測 |
| 會議設備 | 投票表決器、評分評價器、搶答器、無線耳麥音箱 |
| 資產管理 | 人員定位監測、物資設備定位監測 |
| 無線傳感 | 溫度、濕度、壓力、水質、液位、震動等傳感器無線監測 |
| 工控系統 | PLC 數據傳輸、自動化控制 |
| 能源管理 | 水力發電、風力發電、光伏發電等變電站維護 |
| 穿戴設備 | 手表、狗環、耳標、胸牌、掛件 |
