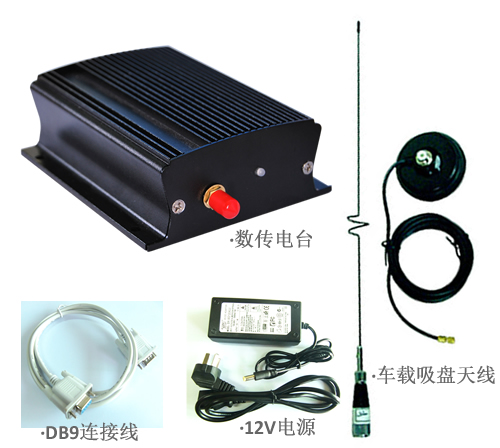

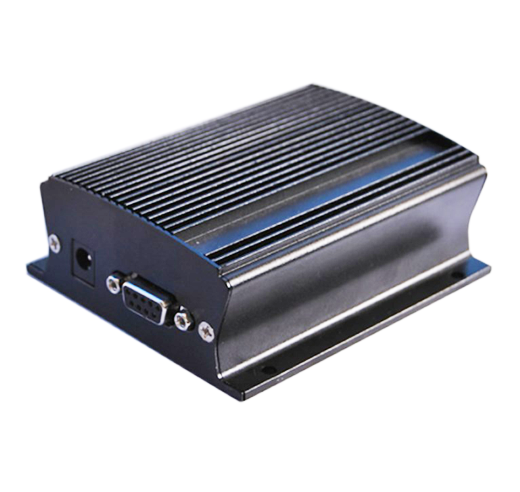

串口無線數傳模塊 YL-5000
芯片方案：Si4432
載波頻率：433MHz
發射功率：最大 37dBm
通訊距離：開闊地 5-10km
產品尺寸：120mm*85mm*38mm
通訊接口：TTL/RS232/RS485
產品簡介：基于Silicon Labs的Si4432射頻無線方案，采用GFSK調制技術，自帶ST單片機，半雙工的無線數傳電臺。內含無線收發通訊程序，不改變用戶數據和協議，用戶無需自己編程控制數據收發過程，即可實現數據透?jìng)鳎ㄋl(fā)即所收），兼容TTL，232，485，USB多種串口，方便對接用戶各種串口設備，可直接替代有線傳輸?shù)膽?yīng)用。
| 產品概述 |
|---|
| YL-5000是一款高穩定性，低功耗，高性價比的采用GFSK調制方式的無線透明數據收發模塊。不改變客戶的任何數據和協議，完成無線傳輸數據功能。該模塊相對一般模塊具有靈敏度高，傳輸距離遠，通訊數率高，內部自動完成通訊協議轉換和數據收發控制等特點。用戶可以通過我公司配置的上位機軟件根據自己的需求靈活配置模塊的串行速率，工作信道，發射功率，通訊數率等參數。 |
| 規格參數 | 參數值 |
|---|---|
| 通訊距離 | 開闊地 5-10km |
| 調制方式 | GFSK（高斯頻移鍵控），抗干擾能力強 |
| 工作頻率 | 433MHz 免申請頻段 |
| 通訊信道 | 32 個信道可選 |
| 通訊模式 | 半雙工透明傳輸，發射接收自動切換，所發即所得 |
| 工作電壓 | 12~24V |
| 發射功率 | 最大 37dBm，7 級可調 |
| 接收靈敏度 | -121dBm@1.2kbps |
| 通訊接口 | TTL/RS232/RS485 可選 |
| 空中速率 | 可選 1200/2400/4800/9600/19200/38400/57600/115200bps |
| 串口速率 | 可選 1200/2400/4800/9600/19200/38400/57600/115200bps |
| 數據格式 | 8N1/8E1/8O1 |
| 發射電流 | ≤1800mA（功率調低時電流下降） |
| 接收電流 | ≤160mA |
| 發射功率 | ≤0.1W（20dBm），7 級可調 |
| 功耗大小 | 發射≤100mA，接收≤20mA，省電≤850uA，休眠≤190uA |
| 適應環境 | -40~+80℃，無冷凝 |

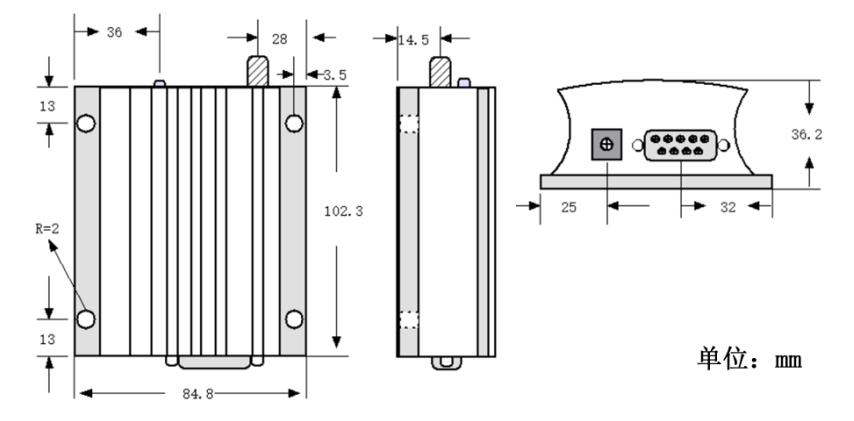

| 外形規格 | 金屬外殼 120mm*85mm*38mm |

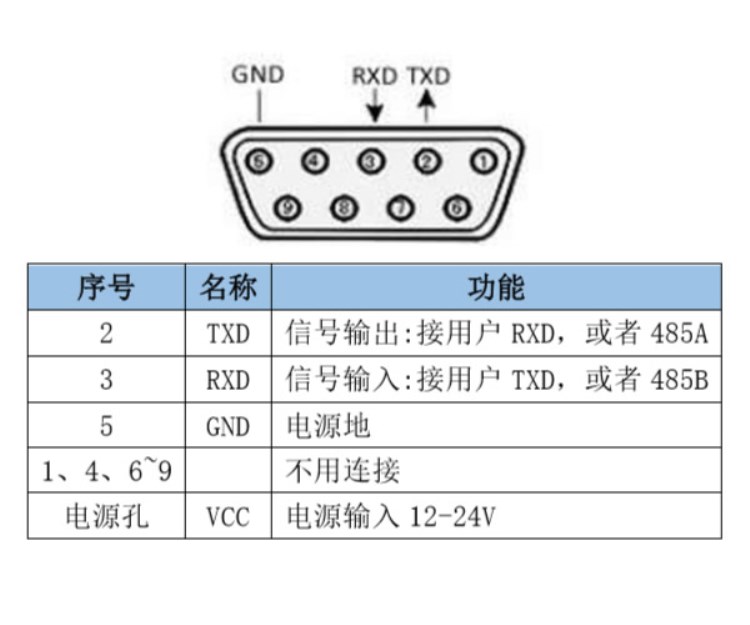

管腳定義及說明：
| 序號 | 名稱 | 管腳功能 |
|---|---|---|
| 2 | TXD | 信號輸出:接用戶 RXD，或者 485A |
| 3 | RXD | 信號輸入:接用戶 TXD，或者 485B |
| 5 | GND | 電源地 |
| 1、4、6~9 | 不用連接 | |

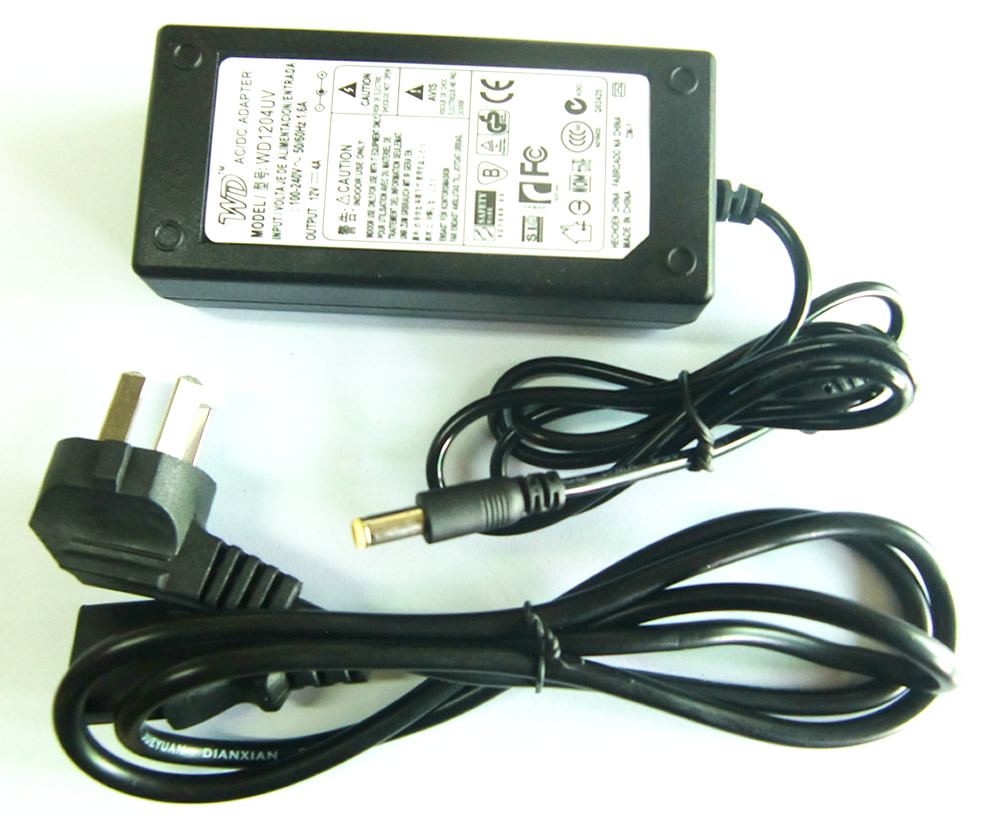

| 電源孔 | VCC | 電源輸入 12-24V |
| 應用領域 | 產品 |
|---|---|
| 四表集抄 | 水表、電表、氣表、熱表等無線抄表 |
| 智慧農業 | 灌溉控制、農田數據采集、溫室大棚監測 |
| 智能交通 | 交通信號燈無線遙控、路燈集中控制系統 |
| 數據發送 | 電子看板、LED 顯示屏、油價屏、超市貨架標簽 |
| 數據采集 | 電子衡器、糧情測控、水文水利監測 |
| 安防系統 | 無線報警器、電子圍欄、攝像機云臺控制 |
| 智慧城市 | 樓宇節能、暖通控制、井蓋防盜監控、路邊或停車場車位管理 |
| 醫療管理 | 老人呼叫器、嬰兒監護儀、醫療設備儀表監測 |
| 資產管理 | 人員定位監測、物資設備定位監測 |
| 無線傳感 | 溫度、濕度、壓力、水質、液位、震動等傳感器無線監測 |
| 工控系統 | PLC 數據傳輸、自動化控制 |
| 能源管理 | 水力發電、風力發電、光伏發電等變電站維護 |
