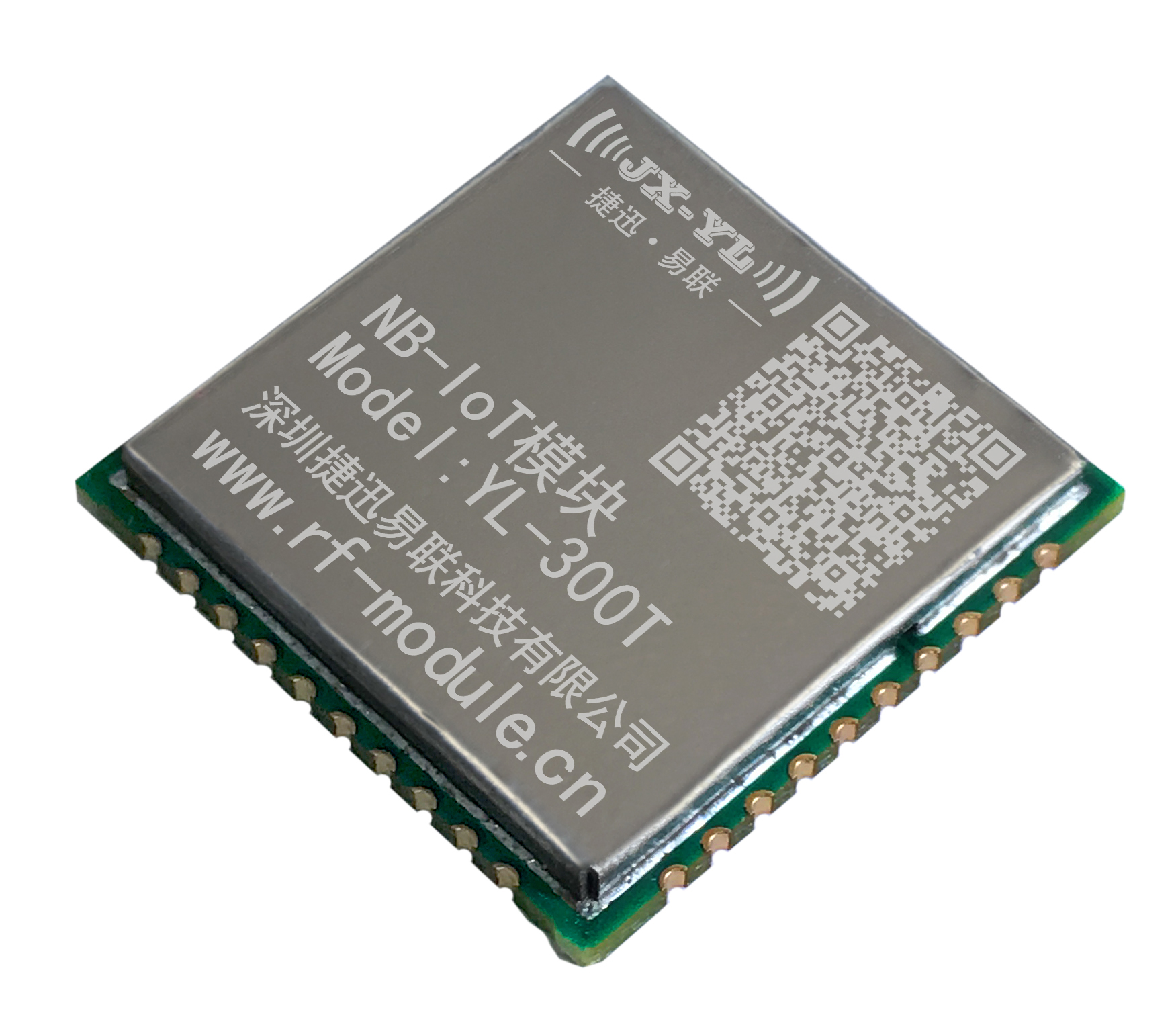

NB-IOT YL-300T
芯片方案：MT2625
載波頻率：全網通
發射功率：23dBm
通訊距離：詳見規格書

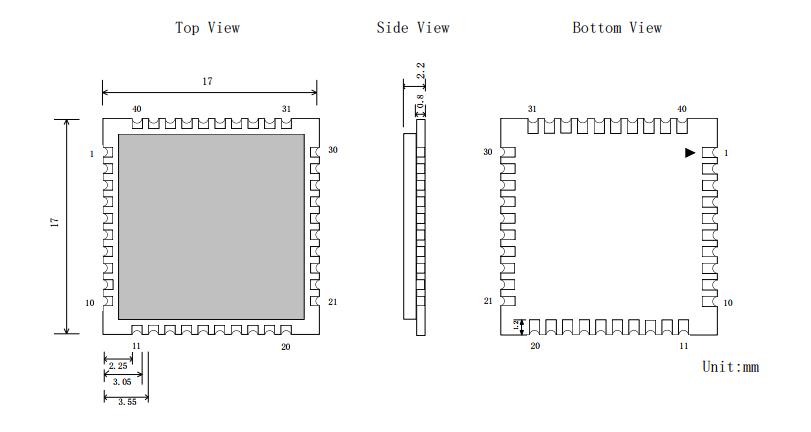

產品尺寸：詳見規格書
通訊接口：TTL

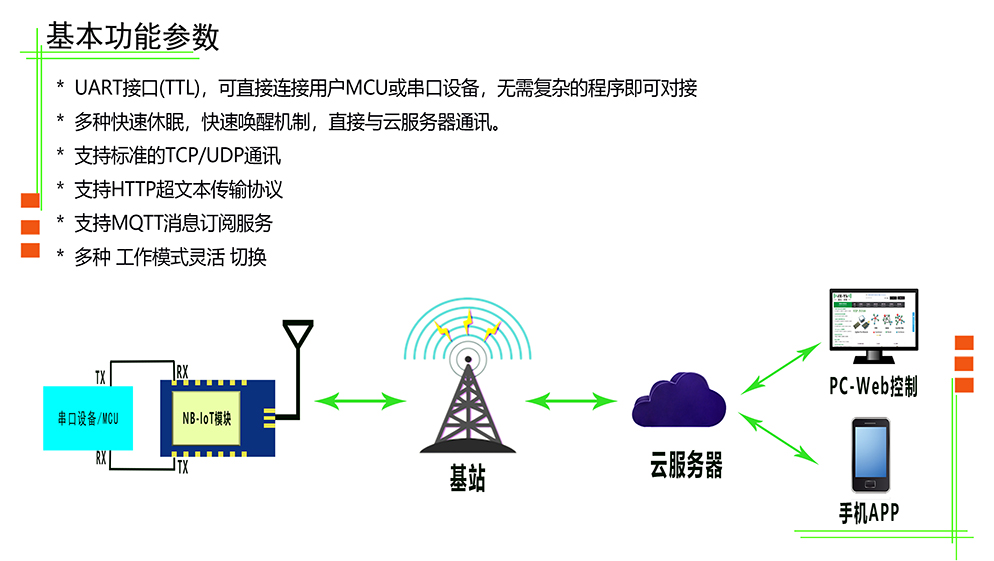

產品簡介：YL-300T是一款NB-IOT的標準通信模塊， 直接與通信運營商的基站進行通信，可定制帶定位功能的NB模組，實時上報定位信息;支持多種物聯網平臺協議。全網通模式，方便接入三大運營商網絡，支持TCP/UDP通訊，超小尺寸，多種休眠和喚醒機制，支持HTTP文本傳輸協議和MQTT消息訂閱服務。
| 技術參數 | 參數值 |
|---|---|
| 供電范圍 | 2.2V—3.6V |
| 省電電流 | 支持PSM&40uA, eDRX&12uA兩種低功耗模式 |
| 支持協議 | 支持3GPP R13/R14協議 |
| 支持頻段 |
B1/B2/B3/B5/B8/B11/B12/B13/B17/B18/B19/ B20/B21/B25/B26/B28/B31/B66/B70/B71 |
| 數據帶寬 | 理論數據UL 20 kbps/DL 25 kbps |
| 發射功率 | 23dBm |
| SIM卡接口 | 支持SIM卡1.8V,3.0V |
| 數據格式 | 支持UTP和TCP。 |
| 射頻輸出 | 50Ω |
| 固件升級 | 支持串口升級。 |
| 穩定范圍 | 常規溫度-35℃~75℃,擴展溫度-40℃~85℃ |
電氣特性參數值（模塊功耗）
| 模式 | 測試條件 | 最小值 | 平均值 | 最大值 |
|---|---|---|---|---|
| IDLE | VBAT=3.3V,DRX CYCLE=2.56s | - | 233uA | - |
| ACTIVE | VBAT=3.3V,DRX CYCLE==2.56s | - | 288uA | - |
| PSM | VBAT=3.3V | - | 3.3uA | - |
| eDRX | VBAT=3.3V,DRX CYCLE=81.92s | - | 66.2uA | - |
| POWER OFF | VBAT=3.3V | - | 2.3uA | - |
| DEEP SLEEP | VBAT=3.3V | - | 3.2uA | - |
| LIGHT SLEEP | VBAT=3.3V | - | 49uA | - |
電氣特性參數值（絕對最大額定參數）
| 名稱 | 說明 | 最小值 | 推薦值 | 最大值 |
|---|---|---|---|---|
| VBAT | 工作電壓 | 2.2V | 3.3V | 3.63V |
| VIO18 | 數字 IO 口電源 | 1.7V | 1.8V | 1.9V |
| IDDPP | 峰值電流 | -0.3 | - | 1A |
電氣特性參數值（數字接口特性）
| 名稱 | 說明 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| VIL | 輸出低電平 | 0V | - | 0.7V |
| VIH | 出高電平 | 1.62V | 1.8V | 1.98V |
| VOL | 輸出低電平 | 0V | - | 0.3V |
| VOH | 輸出高電平 | 1.62V | 1.8V | 1.98V |

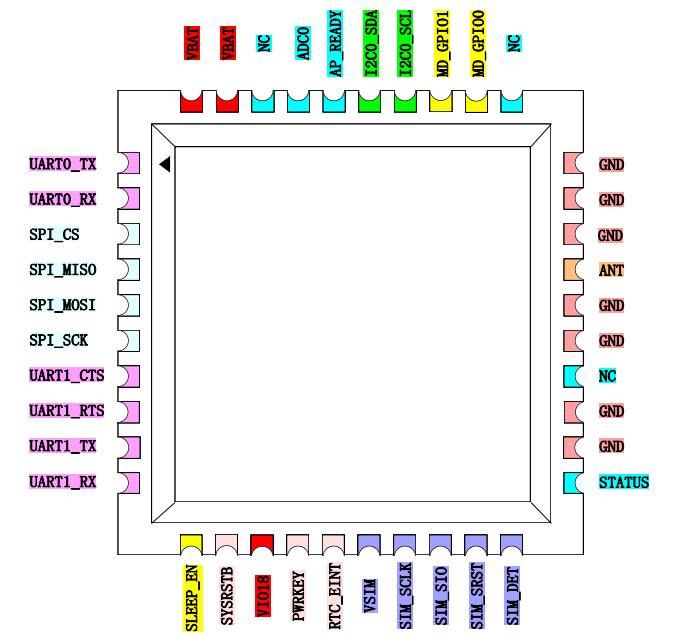

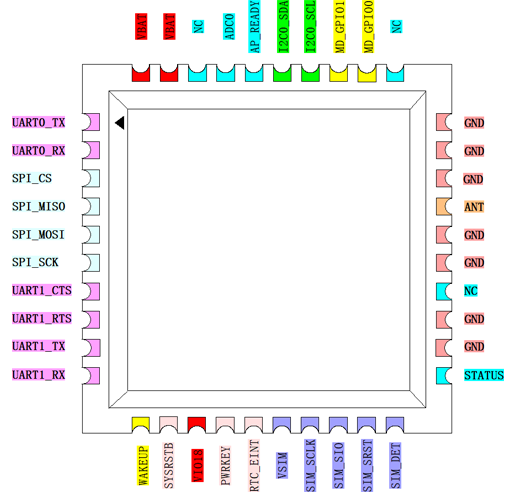

管腳定義及說明：
| 引腳符號 | 引腳功能 | 電壓值 |
|---|---|---|
| UART0_TX | UART0數據輸出引腳,接用戶的輸入引腳 | 1.8V |
| UART0_RX | UART0數據輸入引腳,接用戶的輸出引腳 | 1.8V |
| SPI_CS | SPI片選引腳 | 1.8V |
| SPI_MISO | SPI主入從出引腳 | 1.8V |
| SPI_MOSI | SPI主出從入引腳 | 1.8V |
| SPI_SCK | SPI時鐘引腳 | 1.8V |
| UART1_CTS | UART1清除發送引腳 | 1.8V |
| UART1_RTS | UART1準備接收引腳 | 1.8V |
| UART1_TX | UART1數據輸出引腳,接用戶的輸入引腳 | 1.8V |
| UART1_RX | UART1數據輸入引腳,接用戶的輸出引腳 | 1.8V |
| SLEEP_EN | 模塊休眠使能腳 | 1.8V |
| SYSRSTB | 系統重啟 | 1.8V |
| VIO18 | 1.8V輸出電壓引腳 | 1.8V |
| PWRKEY | 開機鍵 | 0—3.6V |
| RTC_EINT | 內部時鐘中斷引腳，拉低可退出PSM模式 | 1.8V |
| VSIM | SIM電源引腳，由模塊輸出 | 1.8V/3V |
| SIM_SCLK | SIM時鐘引腳，時鐘信號由模塊輸出 | 1.8V/3V |
| SIM_SIO | SIM數據引腳，雙向信號 | 1.8V/3V |
| SIM_SRST | SIM復位引腳，復位信號由模塊輸出 | 1.8V/3V |
| SIM_DET | SIM檢測引腳 | 1.8V/3V |
| STATUS | 模塊狀態 | 1.8V |
| GND | 接地，模擬信號地 | |
| GND | 接地，模擬信號地 | |
| NC | 無 | |
| GND | 接地，射頻信號地 | |
| GND | 接地，射頻信號地 | |
| ANT | 天線 | |
| GND | 接地，射頻信號地 | |
| GND | 接地，射頻信號地 | |
| GND | 接地，模擬信號地 | |
| NC | 無 | |
| MD_GPIO0 | 通用IO口0引腳 | 1.8V |
| MD_GPIO1 | 通用IO口1引腳 | 1.8V |
| I²C0_SCL | I²C0的時鐘引腳 | 1.8V |
| I²C0_SDA | I²C0的數據引腳 | 1.8V |
| AP_READY | 預留IO口引腳 | 1.8V |
| ADC0 | 模數轉換口引腳 | 1.4V |
| NC | 無 | |
| VBAT | 電源 | 2.2V—3.6V |
| VBAT | 電源 | 2.2V—3.6V |
| 應用領域 |
|---|
| 智能煙感設備 |
| 水、電、氣、暖等計量表自動集中抄表系統 |
| 水利、油田、礦井、氣象等設備信息采集 |
| 路燈控制、電網監測、風光互補系統 |
| 移動定位設備 |
